BẢN VẼ, CATALOG GỐI ĐỠ VÒNG BI

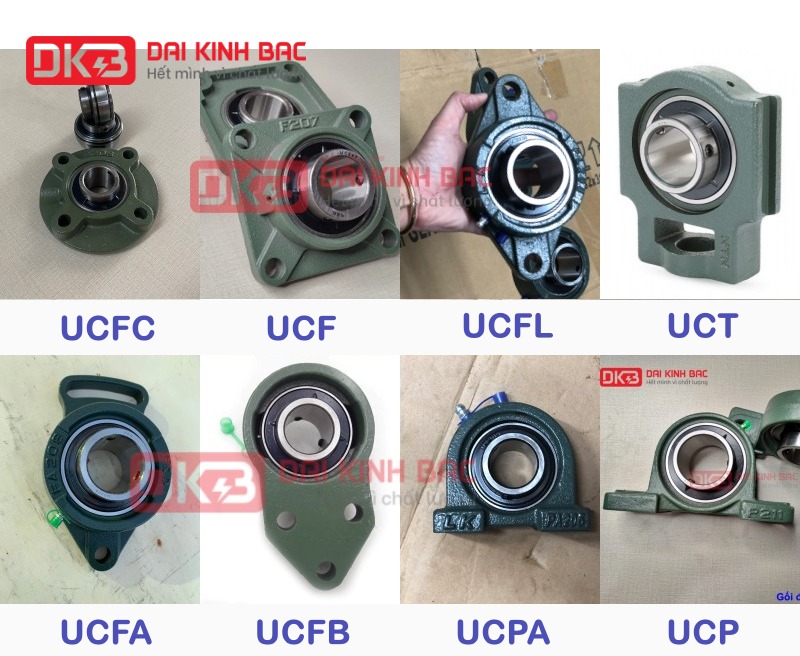

Các loại gối đỡ: UCP, UCPA, UCT, UCF, UCFC, UCFL, UCFA, UCFB

Chất liệu : Gang, thép

Đường kính trục gối đỡ d (mm) : 12mm - 120mm

Mã bạc đạn UC : UC 201 – UC 324

Gối đỡ : tải nhẹ UC2 và tải trung UC3

Nhận báo giá

Khi bạn chọn mua gối đỡ vòng bi thì chắc chắn sẽ quan tâm đến kích thước và các yếu tố khác được thể hiện trong catalog , bản vẽ người bán cung cấp. Được biết trên thì trường có rất nhiều loại gối đỡ vòng bi bằng gang với hình dạng như hình omega, hình tròn, hình vuông, hình thoi, .... Chúng phù hợp với hậu hết mọi ứng dụng và vị trí thiết kế lắp đặt thườg gặp nhất. Gối đỡ sử dụng rất nhiều trong băng tải, băng truyền cả loại băng tải thẳng và băng tải cong.

Một lưu ý , bạn cần chọn đúng loại gối đỡ vì dòng gối tải nhẹ không nên lắp vào tải trung thể chịu tải lớn như gối đỡ tải trung nên rất nhanh bị hư hỏng.

Các dòng gối đỡ của Đại Kinh Bắc được nhập khẩu chính hãng vừa đảm bảo về chất lượng cũng như giá cả tốt nhất cho khách hàng. Bạn có thể đọc thêm viết ngay bên dưới để tìm hiểu thông tin gối đỡ trục cho tải trung bình tại Đại Kinh Bắc nhé.

Gối đỡ bạc đạn là gì? Cấu tạo gối đỡ

Như tên gọi, gối đỡ bạc gồm vỏ gối đỡ và bạc đạn thép ở giữa. Gối đỡ được lắp đặt phía bên ngoài các hệ thống băng truyền, máy móc, thường không được lắp bên trong nên rất dễ nhìn thấy gối đỡ trên máy móc.

Cấu tạo: Gối đỡ được cấu tạo chính gồm gối đỡ và bạc đạn như sau:

+ Gối đỡ: thường bằng hợp kim gang có khả năng chịu lực mạnh và nhiệt độ cao, rất bền bỉ. Gối đỡ có giới hạn tải vì vậy mà người dùng có thể sử dụng phụ kiện này ở những môi trường khắc nghiệt nhưng cần chú ý đến tải phù hợp.

+ Vòng bi- bạc đạn: Đây là bộ phận khá quan trọng của gối đỡ trục. bạc đạn này có thiết kế tương tự như con lăn của bạc đạn thông thường. Với chức năng cố định trục nên có thể chịu tải cao khi bạc đạn hoạt động. bạc đạn có thể thay thế dễ dàng. Size bạc đạn tương thích với size gối đỡ.

Cấu tạo gối đỡ

► Ưu điểm:

- Vỏ chất liệu gang, thép chịu lực tốt và bền bỉ trong nhiều điều kiện làm việc khác nhau

- Cấu tạo lắp vào máy dễ dàng, thay thế nhanh chóng

- Thiết kế tối giản đường kính và kích thước tương đối nhỏ.

- Có khả năng làm việc ổn định, chuyển động êm ái, mượt mà và nhẹ nhàng ngay cả khi vận hành trong tốc độ lớn.

- Cho phép chịu tải trọng động và va đập nhờ khả năng giảm chấn của màng dầu bôi trơn trên thiết bị.

- Có kết cấu đơn giản khi trục quay chậm

- Có nhiều kích thước phù hợp với hầu hết các công suất, trục, bạc đạn thay thế dễ dàng

► Nhược điểm:

- Phải thường xuyên bảo trì, bảo dưỡng và chăm sóc thiết bị. Điều này gây tốn kém chi phí sử dụng dầu bôi trơn thiết bị.

- Không chỉ vậy, nó còn làm tổn thất lớn về lượng ma sát khi khởi động và dừng máy móc, bôi trơn không có hiệu quả.

- Kích thước dọc trục rất lớn, công kềnh.

8 Loại gối đỡ và catalog, bản vẽ chi tiết

1. Gối đỡ UCP

Size vòng bi : UC 201 – UC 328

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ w (mm) : 86mm – 450mm

Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm

Trọng lượng : 0.7kg – 50kg

Catalog UCP tải nhẹ:

Catalog UCP tải trung:

2. Gối đỡ UCPA

Vòng bi : UC 201 – UC 210

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ w (mm) : 86mm – 450mm

Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm

Vòng bi : UC 201 – UC 210

Catalog UCPA tải nhẹ:

3. Gối đỡ UCF

Vòng bi : UC 201 – UC 328

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ w (mm) : 86mm – 450mm

Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm

Trọng lượng : 0.7kg – 50kg

Catalog UCF tải nhẹ:

Catalog UCF tải trung:

4. Gối đỡ UCFC

Vòng bi : UC 201 – UC 218

Đường kính trong d (mm) : 12mm – 90mm

Chiều cao gối đỡ a (mm) : 100mm – 265mm

Khoảng cách tâm 2 lỗ vít e (mm) : 55.116mm – 155.5mm

Trọng lượng : 0.72kg – 13.0kg

Catalog UCFC tải nhẹ:

5. Gối đỡ UCFL

Vòng bi : UC 201 – UC 218

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ a (mm) : 113mm – 320mm

Khoảng cách tâm 2 lỗ vít e (mm) : 113mm – 500mm

Trọng lượng : 0.45kg – 73.5kg

Catalog UCFL tải nhẹ:

6. Gối đỡ UCFA

Vòng bi : UC 204 – UC 211

Đường kính trong d (mm) : 20mm – 55mm

Chiều cao gối đỡ a (mm) : 102mm – 219mm

Khoảng cách tâm 2 lỗ vít e (mm) : 78mm – 184mm

Trọng lượng : 0.72kg – 13.0kg

Catalog UCFA tải nhẹ:

7. Gối đỡ UCFB

Vòng bi : UC 204 – UC 211

Đường kính trong d (mm) : 20mm – 55mm

Chiều cao gối đỡ a (mm) : 110mm – 207mm

Khoảng cách tâm 2 lỗ vít e (mm) : 32mm – 58mm

Trọng lượng : 0.62kg – 2.3kg

Catalog UCFB tải nhẹ:

8. Gối đỡ UCT

Vòng bi : UC 201 – UC 217

Đường kính trong d (mm) : 12mm – 85mm

Chiều cao gối đỡ w (mm) : 94mm – 260mm

Khoảng cách tâm 2 lỗ vít e (mm) : 76mm – 173mm

Trọng lượng : 0.78kg – 11.1kg

Catalog UCT tải nhẹ:

>>>>>> Mời các bạn bấm xem thêm thông tin Đại Kinh Bắc tại đây<<<<<

>>>>>Mời các bạn tham khảo thêm các loại gối đỡ bạc đạn tại đây<<<<

Đọc hiểu và xác định Model Gối Đỡ

(1) Loại gối đỡ: UCP, UCF, UCFL, UCFC, UCFA, UFB, UCPA

(2) Chỉ số qui ước độ chịu tải của ổ bi:

- 2 là chỉ tải trọng Nhẹ

- 3 là chỉ tải trọng Trung Bình

(3) Đường kính trong của gối đỡ (d):

- 01: đường kính lỗ 12mm - 02: đường kính lỗ 15mm - 03: đường kính lỗ 17mm

Từ mã 04 trở lên đến 24 thì ta chỉ việc lấy số đó nhân với 5 là ra đường kính lỗ.

Ví dụ:

- 04 thì đường kính lỗ là: 4 x 5 = 20mm

- 05 thì đường kính lỗ là: 5 x 5 = 25mm

(4) Mã này xuất hiện thì là thể hiện đường kính lỗ phi tiêu chuẩn:

Ví dụ:

- UCP 205 -13 thì đường kính lỗ tra trong bảng là: 13/16 (inch) ~ 20,63mm

- UCP 205 -14 thì đường kính lỗ tra trong bảng là: 7/8 (inch) ~ 22,225mm

5. Ứng dụng trong thực tế của gối đỡ trên máy móc

Dòng gối đỡ gang được sử dụng đặc biệt nhiều trong các loại băng tải, băng truyền theo cả chiều ngang, nghiêng, thẳng đứng, thang máy, hệ thống vận chuyển, cẩu trục, máy bơm,... Ngoài ra , sử dụng rất nhiều trên dây chuyền sản xuất lượng thực, thực phẩm, thủy hải sản, các sản phẩm may may mặc tiêu dùng hàng ngày, công nghiệp khai khoáng luyện kim, .... để cố định các trục ở vị trí nhất định đảm bảo có chuyển động mượt mà, có thể thấy gối đỡ được sử dụng rộng khắp trong tất cả lĩnh vực khác nhau.

Ứng dụng của gối đỡ vòng bi trong công nghiệp
