Bản Vẽ , Catalog Khớp Nối Đĩa Đàn Hồi DGL

Việc lựa chọn được khớp nối DGL phù hợp với máy móc của mình thì việc nắm rõ bản vẽ, catalog khớp nối đĩa đàn hồi DGL rất quan trọng. Dựa vào bản vẽ, catalog khớp nối đĩa đàn hồi DGL bộ phận thiết kế cũng như bộ phận kĩ thuật sẽ dễ dàng tính toán, đưa ra quyết định chọn được khớp nối có thông số phù hợp về không gian cũng như kích thước lắp đặt sản phẩm, đặc biệt khi lắp cho dòng động cơ bước, động cơ servo.

Đại Kinh Bắc cung cấp đầy đủ nội dung thông số, cấu tạo và ứng dụng của dòng khớp nối linh hoạt DGL, giúp quý khách hàng có cái nhìn toàn diện hơn và hiểu rõ hơn về sản phẩm một cách chi tiết nhất.

Mời quý khách hàng cùng theo dõi bài viết bên dưới đây về bản vẽ, catalog khớp nối đĩa đàn hồi DGL phổ biến được phân phối trực tiếp tại công ty Đại Kinh Bắc với giá cả hợp lý và chất lượng tốt, qua đó nâng cao sự hài lòng trong trải nghiệm mua hàng.

1. Các thông số chính của khớp nối đĩa đàn hồi DGL

Model khớp nối               : DGL-27C,  DGL-34C,  DGL-40C,  DGL-50C,  DGL-65C

Chất liệu                          : Hợp kim nhôm, thép

Lỗ khoan trục min - max : 5mm - 28mm

Đường kính khớp nối D  : 27mm - 65mm

Chiều dài khớp nối L       : 32mm - 74mm

Mô-men xoắn tối đa        : 3N.m - 55N.m

Tốc độ quay tối đa           : 10000

2. Bản vẽ, catalog khớp nối đĩa đàn hồi DGL

Khớp nối trục DGL với đa dạng kích thước từ size nhỏ đến size lớn, mỗi kích thước ứng với một thông số tương ứng phù hợp với từng loại thiết bị, hệ thống máy móc của doanh nghiệp. Hãy cùng Đại Kinh Bắc liệt kê và tìm hiểu bản vẽ, catalog khớp nối đĩa đàn hồi DGL dưới đây để quý khách hàng dễ dàng lựa chọn đúng khớp nối phù hợp với nhu cầu của mình.

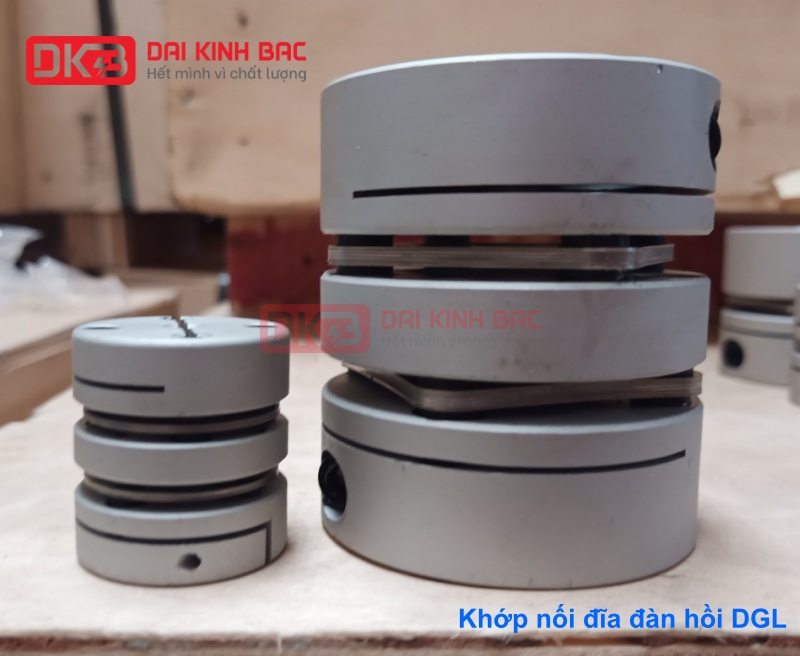

3. Cấu tạo của khớp nối đĩa đàn hồi DGL

Khớp nối đĩa đàn hồi DGL còn được gọi là khớp nối linh hoạt (có đĩa đệm), khớp nối trục, khớp nối nhôm

Được chế tạo từ vật liệu hợp kim nhôm và thép, khớp nối linh hoạt DGL có cấu tạo gồm:

- Các hub kim loại bằng nhôm

- Ở giữa là tấm đĩa đệm thép (2 lớp )

- Khoá cố định với trục bằng vít lục giác

Là dòng sản phẩm có thiết kế thông minh những chi tiết của khớp nối đàn hồi cho phép nó hấp thụ độ lệch tâm và độ lệch góc của phía động cơ và phía bị dẫn động, đồng thời nó cũng có thể được sử dụng để hấp thụ chấn động.

4. Ưu điểm chính của khớp nối đĩa đàn hồi DGL

Hiện nay, việc dùng khớp nối đĩa đàn hồi DGL đã ngày càng trở nên phổ biến trong các ứng dụng công nghiệp hiện đại. Nhưng không phải ai cũng nắm được hết những ưu điểm nổi bật của khớp nối linh hoạt này để khai thác hết những điểm tốt giúp đem lại nhiều lợi ích cho doanh nghiệp? Hãy cùng Đại Kinh Bắc liệt kê những ưu điểm của khớp nối trục DGL này nhé...

- Cấu tạo đơn giản, nhẹ, dễ dàng lắp ráp (có thể lắp lên trục mà không cần di chuyển máy hoặc kết cấu máy)

- Tốt hơn so với loại khớp nối mềm đệm cao su

- Đĩa đệm được làm từ vật liệu thép không gỉ

- Các đặc điểm xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ là giống hệt nhau, phù hợp khi động cơ đảo chiều liên tục, động cơ chạy với tốc độ cao

- Chịu được momen xoắn lớn, hiệu suất truyền tải cao

- Khử được độ lệch tâm giữa các trục, có thể hấp thụ được độ rung chấn giúp giảm rung lắc

5. Các ứng dụng thực tế của khớp nối đĩa đàn hồi DGL

Trong thị trường khớp nối đang trên đà phát triển như hiện nay, thì khớp nối đĩa đàn hồi DGL là một trong những sản phẩm đang được tin dùng và ứng dụng rộng rãi nhất. Đặc biệt bạn có thể dễ dàng bắt gặp khớp nối DGL chuyên sử dụng cho động cơ servo, sử dụng cho motor bước hoặc motor step, sử dụng cho các motor thông dụng AC hoặc DC

Ngoài ra dòng khớp nối trục DGL này còn áp dụng cho máy tiện, thanh trục vít, ray dẫn hướng, máy bơm nước (đặc biệt là máy bơm công suất cao, máy bơm hóa chất), quạt, máy nén, máy thủy lực, máy móc dầu khí, máy in, máy dệt, máy hóa chất, máy khai thác mỏ, máy luyện kim, ứng dụng máy CNC,  máy trộn, máy khuấy, máy bơm chìm, máy sản xuất giấy, công nghệ chế biến, vật liệu xử lý công nghệ, các nhà máy thép, máy phát điện, máy công cụ, máy đóng gói…

6. Đại Kinh Bắc nơi cung cấp khớp nối đĩa đàn hồi DGL

Việc giúp hệ thống máy móc, thiết bị công nghiệp hoạt động trơn tru, thì lựa chọn khớp nối đĩa đàn hồi DGL chất lượng là điều cần thiết nhất. Nếu quý khách hàng đang cần tìm khớp nối linh hoạt DGL chính hãng được cung cấp bởi địa chỉ uy tín thì đừng ngần ngại hãy lựa chọn ngay công ty Đại Kinh Bắc.

Đại Kinh Bắc tự hào là công ty hàng đầu phân phối các thiết bị hỗ trợ công nghiệp. Đây là nơi sẽ cung cấp cho bạn các loại khớp nối, nhông - xích, động cơ giảm tốc nhập khẩu phù hợp với nhu cầu của bạn. Sản phẩm chất lượng cao, được bao bọc cẩn thận, đảm bảo chất lượng và giá thành tốt nhất thị trường

Những lý do nên mua khớp nối đĩa đàn hồi DGL tại Công ty Đại Kinh Bắc:

1. Phải nói đến là 1 trong số ít nhà Nhập khẩu Khớp nối lớn nhất tại thị trường Việt Nam.

2. Phương thức thanh toán linh hoạt, thuận lợi nhất cho Khách hàng.

3. Hệ thống lớn tại 3 miền Bắc Trung Nam, giao hàng nhanh chóng, tiện lợi.

4.  Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kỹ thuật

5. Chế độ bảo hành dài hạn, nhanh chóng kịp thời.

6. Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.

7. Cam kết hàng nhập khẩu chính hãng 100%, có đầy đủ COCQ, hóa đơn VAT.
