BẢN VẼ, CATALOG KHỚP NỐI ĐĨA ĐÀN HỒI DGS

Model khớp nối              : DGS-27C,  DGS-34C,  DGS-40C,  DGS-50C,  DGS-65C

Chất liệu                         : Hợp kim nhôm, thép

Lỗ khoan trục min d1     : 5mm - 12mm

Lỗ khoan trục max d2    : 10mm - 28mm

Đường kính khớp nối D : 27mm - 65mm

Chiều dài khớp nối L      : 23.5mm - 55mm

Mô-men xoắn tối đa       : 3N.m - 55N.m

Tốc độ quay tối đa         : 10000

Nhận báo giá

Bản vẽ, catalog khớp nối đĩa đàn hồi DGS rất quan trọng trong việc giúp lựa chọn được khớp nối phù hợp với máy móc thiết bị của mình. Dựa vào bản vẽ, catalog khớp nối đĩa đàn hồi DGS bộ phận kĩ thuật và thiết kế cũng sẽ dễ dàng tính toán được thông số phù hợp về không gian cũng như kích thước lắp đặt sản phẩm, đặc biệt cho dòng động cơ bước, động cơ servo

Mời quý khách hàng cùng theo dõi bài viết bên dưới đây về bản vẽ, catalog khớp nối đĩa đàn hồi DGS được công ty Đại Kinh Bắc cung cấp với đầy đủ nội dung thông số, phù hợp với động cơ công suất bao nhiêu. Giúp quý khách hàng hiểu rõ hơn về sản phẩm một cách chi tiết nhất, từ đó có cách nhìn toàn diện hơn về linh kiện này và dễ dàng lựa chọn được khớp nối linh hoạt DGS phù hợp.

1. Các thông số cần lưu ý trong bản vẽ, catalog khớp nối đĩa đàn hồi DGS

Model khớp nối              : DGS-27C,  DGS-34C,  DGS-40C,  DGS-50C,  DGS-65C

Chất liệu                         : Hợp kim nhôm, thép

Lỗ khoan trục min d1     : 5mm - 12mm

Lỗ khoan trục max d2    : 10mm - 28mm

Đường kính khớp nối D : 27mm - 65mm

Chiều dài khớp nối L      : 23.5mm - 55mm

Mô-men xoắn tối đa       : 3N.m - 55N.m

Tốc độ quay tối đa         : 10000

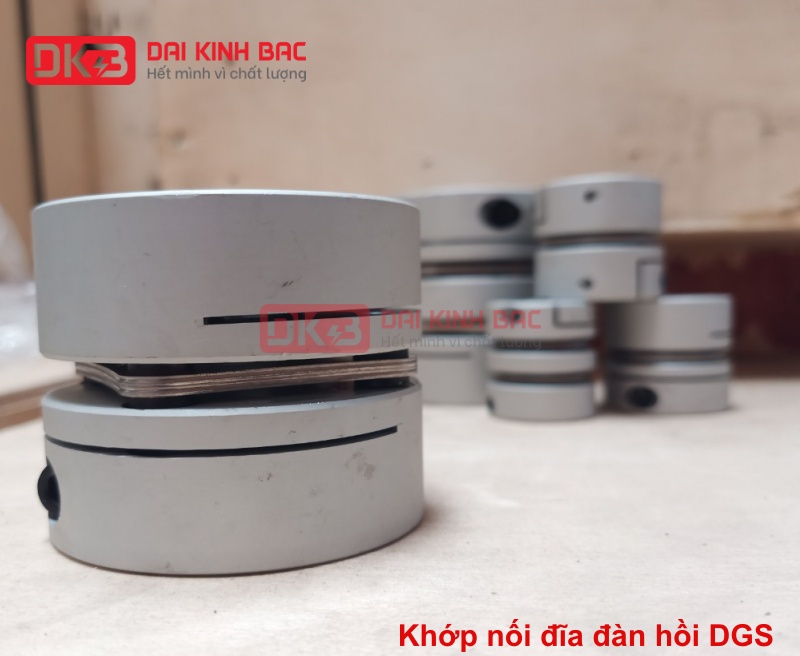

khop-noi-dia-dan-hoi--dgs

2. Bản vẽ, catalog khớp nối đĩa đàn hồi DGS

Khớp nối linh hoạt DGS với đầy đủ size, mỗi kích thước ứng với một thông số tương ứng phù hợp với từng loại thiết bị, hệ thống máy móc. Hãy cùng công ty Đại Kinh Bắc xem  bản vẽ, catalog khớp nối đĩa đàn hồi DGS dưới đây để quý khách hàng dễ dàng lựa chọn đúng khớp nối phù hợp với nhu cầu của mình nhé

catalog-khop-noi-dia-dan-hoi-dgs

khop-noi-dia-dan-hoi-dgs-

3. Cấu tạo của khớp nối đĩa đàn hồi DGS

Khớp nối trục DGS được chế tạo từ vật liệu hợp kim nhôm và thép

Có cấu tạo bao gồm:  - 2 hub kim loại bằng nhôm

                                    - Ở giữa là tấm đĩa đệm thép (1 lớp )

                                    - Khoá cố định với trục bằng vít lục giác

Khớp nối đĩa đàn hồi DGS còn được gọi là khớp nối linh hoạt (có đĩa đệm), khớp nối trục, khớp nối nhôm

Với thiết kế thông minh những chi tiết của khớp nối đàn hồi DGS cho phép nó hấp thụ độ lệch tâm và độ lệch góc của phía động cơ và phía bị dẫn động, đồng thời nó cũng có thể được sử dụng để hấp thụ chấn động.

-khop-noi-dia-dan-hoi-dgs

4. Ưu điểm nổi bật của khớp nối đĩa đàn hồi DGS

Là một trong những dòng khớp nối ngày càng được tin dùng và chiếm thị phần lớn trong thị trường công nghiệp, khớp nối đĩa đàn hồi DGS không còn quá xa lạ, đem lại nhiều lợi ích cho hệ thống máy móc do loại khớp nối linh hoạt DGS này có quá nhiều ưu điểm nổi trội như:

- Các đặc điểm xoay theo chiều kim đồng hồ và ngược chiều kim đồng hồ là giống hệt nhau, phù hợp khi động cơ đảo chiều liên tục, động cơ chạy với tốc độ cao

- Cấu tạo đơn giản, nhẹ, dễ dàng lắp ráp (có thể lắp lên trục mà không cần di chuyển máy hoặc kết cấu máy)

- Đĩa đệm được làm từ vật liệu thép không gỉ

- Chịu được momen xoắn lớn, hiệu suất truyền tải cao

- Khử được độ lệch tâm giữa các trục, có thể hấp thụ được độ rung chấn giúp giảm rung lắc

- Tốt hơn so với loại khớp nối mềm đệm cao su

Khớp nối đĩa đàn hồi DGS không cần bôi trơn, có cấu trúc nhỏ gọn, độ bền cao và tuổi thọ dài. Không có khoảng cách xoay, không bị ảnh hưởng bởi nhiệt độ và ô nhiễm dầu. Nó có đặc tính kháng axit, kháng kiềm và chống ăn mòn. Nó phù hợp với điều kiện làm việc phương tiện tốc độ cao, tốc độ cao và ăn mòn.

khop-noi-dia-dan-hoi-dgs

5. Ứng dụng thực tế của khớp nối đĩa đàn hồi DGS

Hiện nay, do sự phát triển của các loại máy móc, thiết bị công nghiệp hiện đại, đặc biệt là động cơ bước, động cơ servo thì khớp nối đĩa đàn hồi DGS ngày càng được ứng dụng rộng rãi và phổ biến hơn, giúp khử lệch trục, giảm rung chấn khi động cơ đảo chiều, bảo vệ động cơ và toàn bộ hệ thống, đem lại những hiệu quả thiết thực hơn trong quá trình vận hành máy móc.

Trong thực tế hiện nay khớp nối đĩa đàn hồi DGS thường được ứng dụng trong động cơ servo, sử dụng cho motor bước hoặc motor step, sử dụng cho các motor thông dụng AC hoặc DC

Ngoài ra dòng khớp nối linh hoạt DGS này còn áp dụng cho máy tiện, thanh trục vít, ray dẫn hướng, máy bơm nước (đặc biệt là máy bơm công suất cao, máy bơm hóa chất), quạt, máy nén, máy thủy lực, máy móc dầu khí, máy in, máy dệt, máy hóa chất, máy khai thác mỏ, máy luyện kim, ứng dụng máy CNC,  máy trộn, máy khuấy, máy bơm chìm, máy sản xuất giấy, công nghệ chế biến, vật liệu xử lý công nghệ, các nhà máy thép, máy phát điện, máy công cụ, máy đóng gói…

ung-dung-khop-noi-dia-dan-doi-dgs

6 . Lý do bạn nên mua khớp nối đĩa đàn hồi DGS tại Đại Kinh Bắc

Hiện nay nhu cầu tìm mua và sử dụng khớp nối đĩa đàn hồi DGS của khách hàng ngày một tăng lên, nên xuất hiện nhiều nơi cung cấp các loại khớp nối với đa dạng mẫu mã, chất liệu. Bên cạnh những đơn vị uy tín, cung cấp sản phẩm chất lượng là những nơi cung cấp các dòng sản phẩm hàng giả, hàng nhái không rõ nguồn gốc với mức giá cắt cổ nhằm trục lợi.

Nếu quý khách hàng vẫn đang băn khoăn chưa chọn được địa chỉ ưng ý thì đừng ngần ngại hãy đặt niềm tin ngay cho công ty chúng tôi, Đại Kinh Bắc tự hào là công ty hàng đầu phân phối các thiết bị hỗ trợ công nghiệp.

Những lý do nên mua khớp nối đĩa đàn hồi DGS tại Công ty Đại Kinh Bắc:

1. Phải nói đến là 1 trong số ít nhà Nhập khẩu Khớp nối lớn nhất tại thị trường Việt Nam.

2. Phương thức thanh toán linh hoạt, thuận lợi nhất cho Khách hàng.

3. Hệ thống lớn tại 3 miền Bắc Trung Nam, giao hàng nhanh chóng, tiện lợi.

4.  Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kỹ thuật

5. Chế độ bảo hành dài hạn, nhanh chóng kịp thời.

6. Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.

7. Cam kết hàng nhập khẩu chính hãng 100%, có đầy đủ COCQ, hóa đơn VAT.
