Biến tần 3 pha 380V ngày càng được sử dụng rộng rãi trong công nghiệp nhờ khả năng điều khiển tốc độ linh hoạt, tiết kiệm điện năng và bảo vệ động cơ hiệu quả. Trong đó, model SD600-4T-4.0GC/5.5PC 4KW thuộc dòng Sinovo SD600 là lựa chọn tối ưu cho các hệ thống tải nặng như băng tải, máy nghiền, máy trộn… Bài viết dưới đây sẽ giúp bạn hiểu rõ từ thông số kỹ thuật, cách đấu nối đến ưu điểm và cách chọn điện trở xả phù hợp.
.gif)
1. THÔNG SỐ KỸ THUẬT, BẢN VẼ VÀ SƠ ĐỒ ĐẤU NỐI CỦA SD600-4T-4.0GC/5.5PC

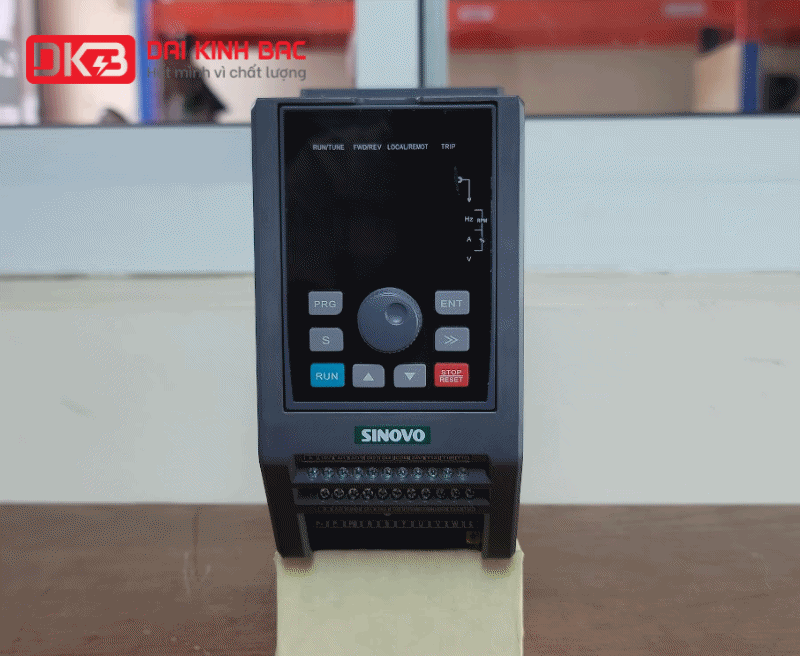

Biến tần SD600-4T-4.0GC/5.5PC có thiết kế chắc chắn, phù hợp môi trường công nghiệp với các thông số nổi bật như sau:
- Công suất định mức: 4KW (tải thường) – 5.5KW (tải nhẹ)
- Nguồn cấp: 3 pha 380V – 50/60Hz
- Dòng điện đầu ra: phù hợp cho động cơ 3 pha công suất tương ứng
- Dải tần số hoạt động: 0 – 400Hz
- Chế độ điều khiển: V/F và Vector không cảm biến
- Khả năng quá tải: 150% trong 60 giây – 180% trong 3 giây
.gif)

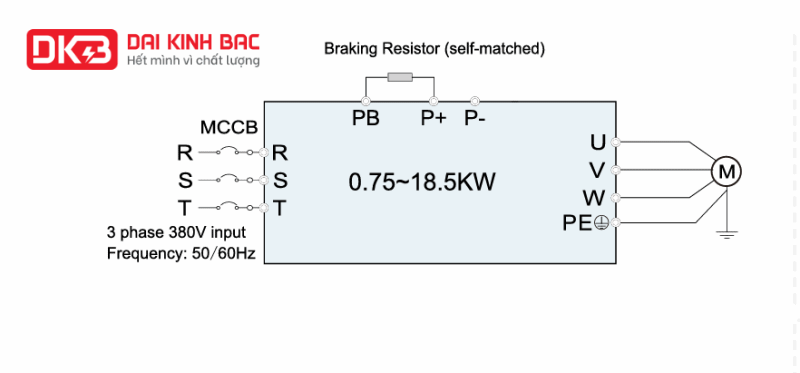

Về sơ đồ đấu nối, biến tần sử dụng nguyên lý cơ bản:
- Nguồn điện 3 pha đấu vào các cổng R/S/T
- Ngõ ra động cơ đấu tại U/V/W
.gif)

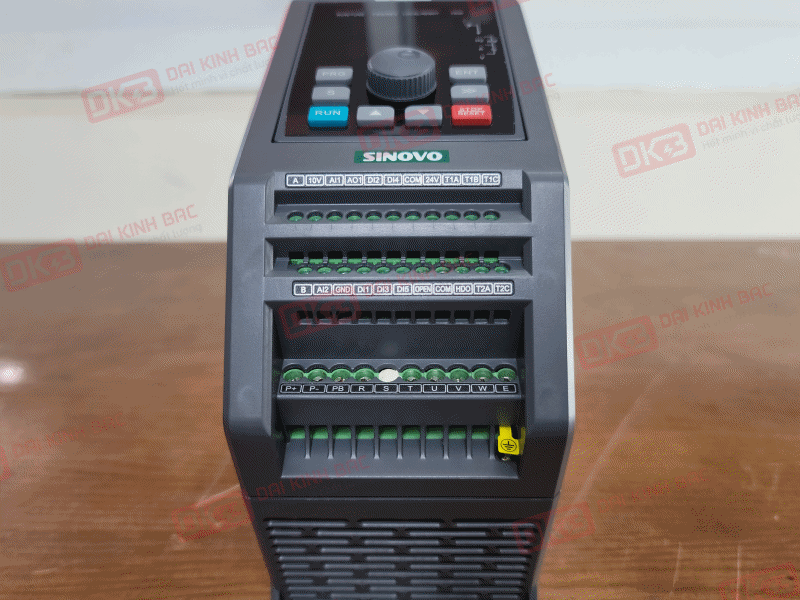

- Chân điều khiển gồm các cổng COM, DI, AI, AO dùng để kết nối nút nhấn, biến trở hoặc PLC

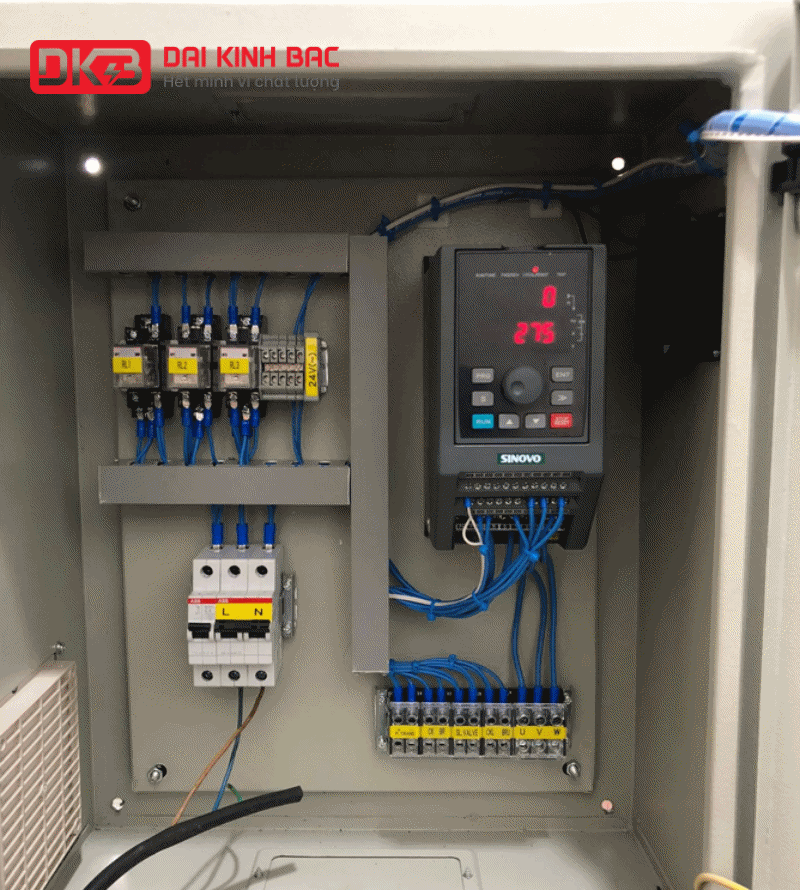

- Khi lắp đặt thực tế, cần đảm bảo đấu đúng thứ tự pha và siết chặt terminal, đồng thời đi dây gọn gàng để tránh nhiễu tín hiệu.
.gif)

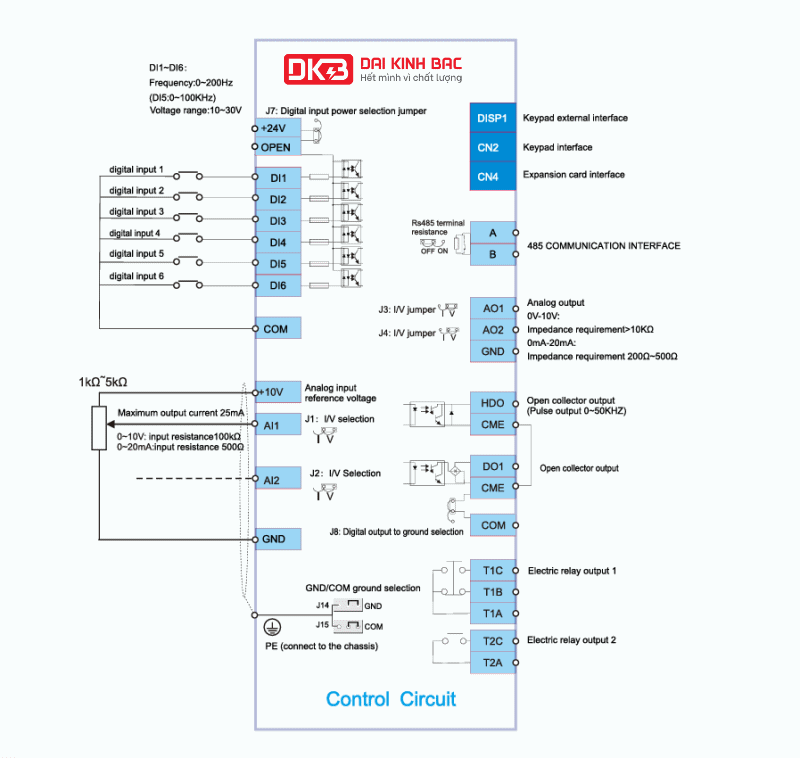

2. BOARD MẠCH ĐIỀU KHIỂN – CÁCH ĐẤU NỐI VÀ CÀI ĐẶT CƠ BẢN BIẾN TẦN SD600
Board điều khiển của SD600 được thiết kế rõ ràng, dễ thao tác ngay cả với người không chuyên sâu kỹ thuật.
Các chân điều khiển cơ bản gồm:
- Chân COM dùng làm chung tín hiệu
- Chân DI1, DI2… để chạy/dừng, đảo chiều
- Chân AI dùng để nhận tín hiệu analog 0-10V hoặc 4-20mA (thường dùng biến trở)
Cách đấu nối cơ bản:
- Đấu nút nhấn RUN vào DI1 và COM
- Đấu nút STOP vào DI2 và COM
- Đấu biến trở vào AI và GND để điều chỉnh tốc độ
.gif)
Cài đặt cơ bản khi sử dụng:
Cài đặt nguồn điều khiển chạy ngoài (terminal) hoặc bàn phím
- Thiết lập tần số tối đa theo nhu cầu sử dụng
- Chọn chế độ điều khiển Vector không cảm biến để tăng mô-men
- Cài thời gian tăng giảm tốc phù hợp tải
Lưu ý quan trọng là nên cài đặt đúng thông số động cơ (công suất, dòng điện, điện áp) để biến tần hoạt động ổn định và bền hơn.
.gif)
3. ƯU ĐIỂM CỦA BIẾN TẦN SD600-4T-4.0GC/5.5PC
- Điểm mạnh lớn nhất của model này là khả năng vận hành trong môi trường tải nặng và yêu cầu mô-men cao.
- Biến tần hỗ trợ mô-men khởi động lớn, giúp động cơ chạy mượt ngay từ tốc độ thấp, rất phù hợp cho máy có tải nặng ngay từ đầu như băng tải hoặc máy trộn
- Khả năng chịu quá tải cao, đảm bảo hệ thống không bị dừng đột ngột khi tải tăng bất thường
- Thiết kế đế tản nhiệt dày, chắc chắn, giúp tản nhiệt tốt hơn, tăng độ bền khi hoạt động liên tục
- Tích hợp sẵn DC Braking (hãm DC) giúp dừng động cơ nhanh, an toàn và chính xác
- Ngoài ra, biến tần còn có khả năng chống nhiễu tốt và hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
.gif)

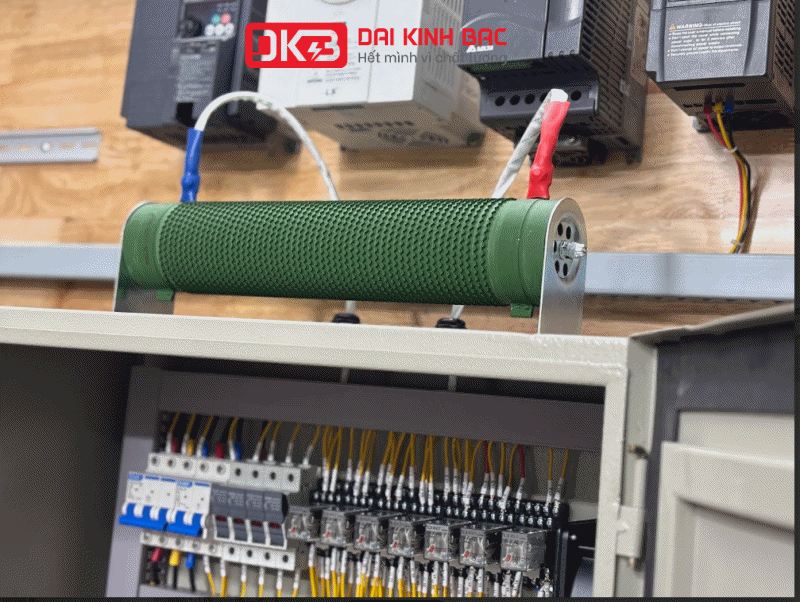

4. CHỌN ĐIỆN TRỞ XẢ CHO SD600-4T-4.0GC/5.5PC
- Đối với các hệ thống tải nặng hoặc có quán tính lớn như ly tâm, nâng hạ, việc sử dụng điện trở xả là rất cần thiết.
- Điện trở xả giúp giải phóng năng lượng dư khi động cơ giảm tốc hoặc dừng đột ngột, tránh lỗi quá áp cho biến tần
Cách chọn điện trở xả cơ bản:
- Giá trị điện trở (Ohm) phải phù hợp theo khuyến nghị của nhà sản xuất
- Công suất điện trở nên chọn từ 1.5 đến 2 lần công suất biến tần để đảm bảo an toàn
- Ưu tiên loại điện trở có khả năng chịu nhiệt cao và tản nhiệt tốt
- Khi lắp đặt, cần đặt điện trở ở vị trí thoáng mát, tránh gần vật dễ cháy và đảm bảo đấu nối chắc chắn.
Biến tần SD600-4T-4.0GC/5.5PC là lựa chọn đáng tin cậy cho các hệ thống công nghiệp yêu cầu hiệu suất cao, độ bền tốt và khả năng chịu tải mạnh, giúp doanh nghiệp vận hành ổn định và tiết kiệm chi phí lâu dài.
