Khớp Nối GR19/24

Khớp nối GR19/24 là một thiết bị cơ khí trung gian được dùng để kết nối các trục với nhau, làm nhiệm vụ truyền chuyển động cơ đến trục máy hoạt động Bên cạnh đó, khớp nối GR19/24 còn có tác dụng đóng mở các cơ cấu, ngăn ngừa quá tải hay bù lệch sai tâm giữa các trục. Khớp nối GR có rất nhiều kích thước khác nhau, mỗi khớp nối được dùng trong một công đoạn hay đảm nhiệm một nhiệm vụ khác nhau tùy theo nhu cầu của doanh nghiệp.

Để tìm hiểu và xác định cho mình chính xác dòng khớp nối GR19/24, Công Ty Đại Kinh Bắc mời bạn tham khảo bài viết sau để bỏ túi thêm cho mình những thông tin cần thiết nhé!

1. Cấu tạo khớp nối GR19/24.

Khớp nối GR19/24 là khớp nối có sử dụng vòng đệm đàn hồi (vật liệu bằng cao su). Vòng cao su này có khả năng lựa theo sai lệch vị trí của các trục để truyền chuyển động giúp bù sai lệch của trục. Ngoài ra, khi bị quá tải hoặc cao su giảm chấn hư hỏng, phần liên kết bị tách rời, motor quay tự do, không phá hỏng phần khớp nối cứng.

Cấu tạo của khớp nối GR 19/24 gồm 2 hub bằng kim loại bằng chất liệu thép và được cố định bằng tấm đệm cao su ở giữa có số cánh gấp 2 số khe/ chân của hub.

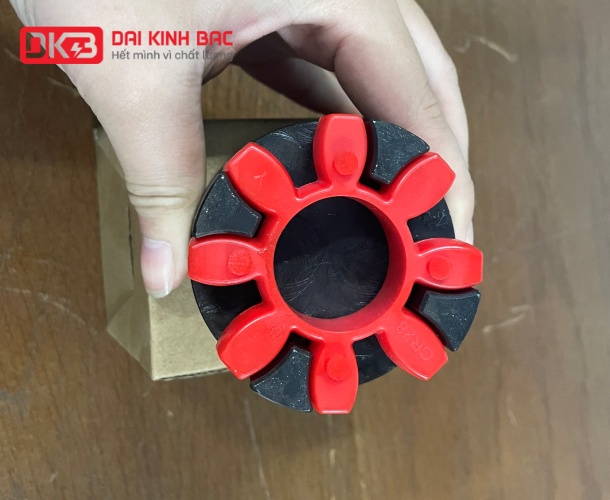

Sau đây Đại Kinh Bắc xin giới thiệu một số hình ảnh về sản phẩm GR 19/24 của chúng tôi:

2. Thông số kỹ thuật của khớp nối GR19/24.

Chất liệu : Bằng thép, cao su

Đường kính trục ngoài Ba, Bd : 32mm, 40mm

Đường kính khớp nối D : 40mm

Lỗ trục tối thiểu Dmin : 6mm

Lỗ trục tối đa Dmax : 16mm, 24mm

Chiều dài khớp nối : 66mm

Trọng lượng: 0.55kg

3. Bản vẽ kĩ thuật của khớp nối GR19/24.

Khi chọn khớp nối cho các chi tiết máy bạn nên dựa vào các yếu tố sau:

+ Tải trọng, số vòng quay, tính chất làm việc của máy, đường kính d (trục chủ động) của đoạn cần lắp khớp nối và mô men xoắn trên trục

+ Sau đó tra bản vẽ tìm khớp nối thích hợp.

Mời bạn xem bản vẽ sau để xác định chính xác khớp nối GR19/24:

4. Ưu điểm tuyệt vời của khớp nối GR19/24.

- Khớp nối thép GR có đặc điểm 2 hub trục có kích thước khác nhau, một hub nhỏ một hub lớn trông khá bắt mắt và dễ dàng phân biệt.

- Dễ dàng tháo rời, chống ăn mòn trong môi trường ẩm ướt, thép không gỉ.

- Khớp nối tạo ma sát thấp khi quay với tốc độ cao và chịu mài mòn khi va chạm tốt.

- Ngăn ngừa quá tải cho máy móc, tránh nóng máy, cháy động cơ...

- Giảm tải trọng động, giúp máy móc hoạt động ổn định hơn, bền bỉ hơn.

- Bù sai lệch tâm giữa các trục giúp máy móc vận hành tốt hơn.

5. Ứng dụng của khớp nối GR19/24.

Với những ưu điểm vượt trội và dải phục vụ động cơ dài, khớp nối GR19/24 được sử dụng trong đa dạng ứng dụng từ những ứng dụng bơm cho đến máy thổi khí. Từ các ứng dụng cẩu trục cho đến một số hệ thống máy nén khí. Đặc biệt là sử dụng trong ứng dụng băng chuyền - băng tải.

- Hình ảnh ứng dụng khớp nối GR19/24:

- Một số hình ảnh khớp nối GR tại kho Đại Kinh Bắc:

6. Mua khớp nối thép GR19/24 ở đâu ?

Chúng ta rất dễ dàng nhận thấy sự có mặt của khớp nối GR trong các nhà máy, khu sản xuất, khu chế xuất,... Như vậy cho thấy được sự quan trọng của khớp nối GR với các ứng dụng trong công nghiệp, vì thế khi lựa chọn được dòng khớp nối chất lượng sẽ mang lại hiệu quả và lợi ích vô cùng lớn.

Khớp nối chất lượng sẽ được cung cấp bởi các đơn vị chính hãng với giấy tờ đầy đủ, chứng nhận chất lượng rõ ràng.

Bên cạnh đó việc tìm hiểu thông số và bản vẽ khớp nối trước khi ra quyết định mua là một điều cần phải thực hiện tránh việc mua phải dòng không phù hợp phải tiến hành đổi trả vứa mất thời gian lại tốn chi phí.

Với những lý do bên dưới đây, Đại Kinh Bắc tin rằng chúng tôi sẽ là nơi bán Khớp nối GR uy tín toàn quốc.

- Đại Kinh Bắc là 1 trong số ít nhà Nhập khẩu Khớp nối lớn nhất tại thị trường Việt Nam.

- Phương thức thanh toán linh hoạt, thuận lợi nhất cho Khách hàng.

- Hệ thống lớn tại 3 miền Bắc Trung Nam, giao hàng nhanh chóng, tiện lợi.

- Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kỹ thuật

- Chế độ bảo hành dài hạn, nhanh chóng kịp thời.

- Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.

- Cam kết hàng nhập khẩu chính hãng 100%, có đầy đủ COCQ, hóa đơn VAT.

Bạn đang quan tâm và muốn mua khớp nối GR19/24 chất lượng thì hãy đến ngay Đại Kinh Bắc. Hãy đến với chúng tôi để cùng trải nghiệm và cảm nhận thực tế chất lượng của sản phẩm và liên hệ ngay Hotline hoặc Email ► của chúng tôi và nhận được sự hỗ trợ nhanh nhất nhé. Hoặc bạn có thể để lại thông tin và số điện thoại bên dưới chúng tôi sẽ trực tiếp liên hệ với bạn để hỗ trợ tư vấn miễn phí và nhận chiết khấu ngay hôm nay.

Cảm ơn bạn đã quan tâm đến bài viết.
