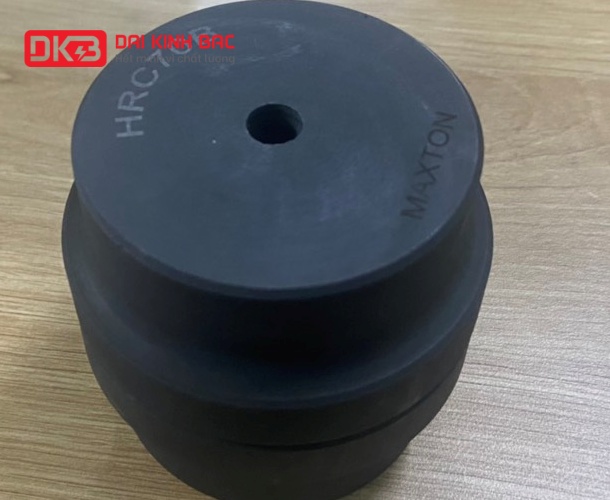

Khớp nối trục HRC 70 là dòng khớp nối size nhỏ nhất thuộc khớp nối HRC. Khớp nối HRC 170 là một chi tiết máy được dùng để liên kết các chi tiết lại với nhau, làm nhiệm vụ truyền chuyển động từ chi tiết này sang chi tiết khác. Bài viết sau sẽ giới thiệu tới bạn đọc về dòng khớp nối trục HRC 70.
1. Cấu tạo của Khớp nối trục HRC 70
Khớp nối trục HRC được cấu tạo gồm 2 hub bằng kim loại được kết nối cố định với nhau bằng vòng đệm cao su chắc chắn, đàn hồi tốt sử dụng phổ biến trong ngành công nghiệp, tối ưu chi phí cho doanh nghiệp. Dưới đây là hình ảnh cấu tạo của khớp nối HRC 70:
2. Thông số kĩ thuật khớp nối trục HRC 70
Model : HRC 70
Chất liệu: Bằng gang, cao su
Đường kính khớp nối B: 60mm
Kích thước lỗ khoan trục: kiểu B: 10-32mm; kiểu F, H: 10-25mm
Mô men xoắn cực đại: 72N.m
Chiều dài khớp nối L: 65mm
3. Bản vẽ kĩ thuật và cacalog chi tiết của khớp nối trục HRC70
Đại Kinh Bắc giới thiệu tới bạn đọc bản vẽ các thông số của sản phẩm theo hình bên dưới:
Khớp nối HRC có 3 mã là kiểu B, kiểu F và kiểu H như hình vẽ dưới đây :
.jpg)
Khớp nối HRC 70 gồm 3 kiểu lắp như hình vẽ: Kiểu B, kiểu F và kiểu H. Tuỳ vào ứng dụng hoặc kiểu lắp của trục để mình chọn mã khớp nối phù hợp.
4. Ưu điểm của khớp nối HRC 70
Với cấu tạo đơn giản như trên nhưng khớp nối HRC 70 có những ưu điểm vượt trội khiến người dùng tin tưởng:
♦ Được tạo thành từ vật liệu cao su nên khã năng chịu nhiệt và chịu lực của khớp nối HRC 70 tốt.
♦ Hoạt động được trong môi trường nóng hoặc lạnh, có thể chịu được lực kéo và nén cao khi vận hành.
♦ Khớp nối có độ giãn nở thấp, phù hợp để nối các thiết bị sai lệch về kích thước cũng như những bộ phận hoạt động trong môi trường thay đổi nhiệt độ thường xuyên.
♦ Cấu tạo đơn giản, dễ lắp ráp và tháo rời nhanh chóng.
♦ Vỏ khớp nối HRC được làm bằng gang nên rất chắc chắn.
5. Ứng dụng của khớp nối HRC 70
Khớp nối trục cao su HRC 70 được sử dụng phổ biến và rộng rãi trong các ngành công nghiệp như: hộp số, cánh khuấy, quạt, băng tải, máy nén khí, phụ tùng ô tô,...
6. Lý do bạn chọn khớp nối HRC của Đại Kinh Bắc
- Sản phẩm có nguồn gốc rõ ràng, chính hãng 100%, bảo hành theo nhà sản xuất
- Cung cấp đầy đủ chứng từ, hóa đơn hàng hóa khi giao hàng.
- Sản phẩm đa dạng model, hàng có sẵn trong kho.
- Dịch vụ bảo hành và tư vẫn kỹ thuật nhanh chóng, kịp thời
- Giao hàng nhanh chóng, và trong ngày đối với các khu vực ở gần.
- Với hệ thống 2 kho hàng miền Bắc và miền Nam, luôn mang tới cho quý khách 3 miền dịch vụ tối ưu hàng hoá.
Đại Kinh Bắc – Công ty chuyên cung cấp khớp nối HRC. Và nhiều hơn nữa những động cơ điện, động cơ giảm tốc, phụ tùng khác như nhông, xích,.... Với phương châm : "Đại Kinh Bắc - Hết mình vì chất lượng" thì sản phẩm chúng tôi đem đến luôn đảm bảo chất lượng hàng đầu và giá cả vô cùng hợp lý. Nếu bạn đọc có nhu cầu thì hãy tìm đến với chúng tôi bằng cách liên hệ trực tiếp tại Website này bằng cách để lại bình luận, số điện thoại,... hoặc liên hệ Hotline, Zalo, Email chúng tôi sẽ hỗ trợ bạn.
