KÝ HIỆU, MODEL CÁC LOẠI GỐI ĐỠ TRỤC CÔNG NGHIỆP

Các loại gối đỡ: UCF, UCFC, UCFL, UCFA, UCFB, UCP, UCPA, UCT,...

Vật liệu gối đỡ : Gang, thép, nhựa, inox

Đường kính lỗ vòng đỡ gối đỡ d (mm) : từ 12mm đến 120mm

Mã bạc đạn UC : UC 201 – UC 324

Gối đỡ : tải nhẹ UC2 và tải trung UC3

Nhận báo giá

Mỗi gối đỡ trục công nghiệp có hình dạng khác nhau phù hợp cho các ứng dụng đặc biệt. Do đó, việc lựa chọn đúng loại gối đỡ là rất quan trọng. Việc tìm kiếm thông tin trở nên đơn giản hơn khi bạn tra cứu mã ký hiệu trên gối đỡ, vì phần lớn các gối đỡ đều có kích thước lỗ trục đồng nhất theo tiêu chuẩn quốc tế.

Hiện nay, có nhiều nhà cung cấp khớp nối với các thương hiệu gối đỡ đa dạng, trong đó Đại Kinh Bắc nổi bật như một trong những nhà phân phối hàng đầu tại Việt Nam. Với kho hàng phong phú và nhiều loại gối đỡ khác nhau về kích thước, Đại Kinh Bắc cam kết mang đến cho khách hàng nhiều sự lựa chọn phong phú. Tất cả các sản phẩm gối đỡ tại Đại Kinh Bắc đều được nhập khẩu chính hãng, đảm bảo chất lượng và giá cả cạnh tranh nhất cho khách hàng. Bạn có thể tham khảo thêm thông tin về gối đỡ trục cho tải trung bình ngay bên dưới để hiểu rõ hơn về sản phẩm của chúng tôi.

1. Ký hiệu của các loại gối đỡ trục công nghiệp

Gối đỡ trục được đặt tên, ký hiệu mã theo hình dạng của gối đỡ, ví dụ như gối đỡ ucp hay còn gọi là gối đỡ omega vì chúng có hình dạng giống kí hiệu Ω, gối đỡ UCT có hình dạng giống chữ T,...

(1) Là kiểu dáng gối đỡ tương ứng với: UCP, UCF, UCFL, UCFC, UCFA, UFB, UCPA,...

(2) Chỉ số qui ước độ chịu tải của vòng bi:

- 2 là chỉ tải trọng Nhẹ

- 3 là chỉ tải trọng Trung Bình

(3) Thể hiện đường kính trong của gối đỡ (d):

- 01: đường kính lỗ 12mm - 02: đường kính lỗ 15mm - 03: đường kính lỗ 17mm

Từ mã 04 trở lên đến 24 thì ta chỉ việc lấy số đó nhân (x) với 5 là ra đường kính lỗ.

Ví dụ:

- 04 thì đường kính lỗ là: 4 x 5 = 20mm

- 05 thì đường kính lỗ là: 5 x 5 = 25mm

- 12 thì đường kính lỗ là: 12 x 5 = 60mm

(4) Mã này xuất hiện thì là thể hiện đường kính lỗ phi tiêu chuẩn:

Ví dụ:

- UCP 205 -13 thì đường kính lỗ tra trong bảng là: 13/16 (inch) ~ 20,63mm

- UCP 205 -14 thì đường kính lỗ tra trong bảng là: 7/8 (inch) ~ 22,225mm

Ngoài ra nếu có thêm "S" ở trước là gối đỡ inox ( SUCP 205) và nếu có thêm "PL" ở cuối mã là chất liệu gối đỡ vỏ nhựa vòng bi inox ( SUCP 205 PL).

2. Ưu và nhược điểm của gối đỡ vòng bi

► Ưu điểm:

- Gối đỡ vỏ chất lượng chịu lực rất tốt, vòng bi thép, inox chống gỉ CNC chính xác, chuyển động mượt mà

- Thiết kế đơn giản, dễ lắp ráp và kích thước nhỏ, đa dạng size trục

- Có khả năng làm việc ổn định, chuyển động êm ái, mượt mà và nhẹ nhàng ngay cả khi vận hành trong tốc độ lớn.

- Có kết cấu đơn giản khi trục quay chậm

► Nhược điểm:

- Phải thường xuyên bảo trì, bảo dưỡng và chăm sóc thiết bị. Điều này gây tốn kém chi phí sử dụng dầu bôi trơn thiết bị.

- Không chỉ vậy, nó còn làm tổn thất lớn về lượng ma sát khi khởi động và dừng máy móc, bôi trơn không có hiệu quả.

- Kích thước dọc trục rất lớn, công kềnh.

3. Cấu tạo của gối đỡ bạc đạn

Gối đỡ được cấu tạo chính gồm gối đỡ và bạc đạn như sau:

+ vòng bi- bạc đạn: bạc đạn này có thiết kế tương tự như con lăn của bạc đạn thông thường. Với chức năng cố định trục nên có thể chịu tải cao khi bạc đạn hoạt động. bạc đạn có thể thay thế dễ dàng.

+ Gối đỡ: thường bằng hợp kim gang có khả năng chịu lực mạnh và nhiệt độ cao, rất bền bỉ.

Cấu tạo gối đỡ

4. Thông số kỹ thuật chính về 8 dòng gối đỡ cơ bản tại Đại Kinh Bắc

1. Gối đỡ UCP

Loại gối đỡ: tải nhẹ và tải trung

Size vòng bi : UC 201 – UC 328

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ w (mm) : 86mm – 450mm

Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm

Trọng lượng : 0.7kg – 50kg

2. Gối đỡ UCF

Loại gối đỡ: tải nhẹ và tải trung

vòng bi : UC 201 – UC 328

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ w (mm) : 86mm – 450mm

Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm

Trọng lượng : 0.7kg – 50kg

>>>>>> Mời các bạn bấm xem thêm thông tin Đại Kinh Bắc tại đây<<<<<

>>>>>Mời các bạn tham khảo thêm các loại gối đỡ bạc đạn tại đây<<<<

3. Gối đỡ UCFC

Loại gối đỡ: tải nhẹ

vòng bi : UC 201 – UC 218

Đường kính trong d (mm) : 12mm – 90mm

Chiều cao gối đỡ a (mm) : 100mm – 265mm

Khoảng cách tâm 2 lỗ vít e (mm) : 55.116mm – 155.5mm

Trọng lượng : 0.72kg – 13.0kg

4. Gối đỡ UCT

Loại gối đỡ: tải nhẹ

vòng bi : UC 201 – UC 217

Đường kính trong d (mm) : 12mm – 85mm

Chiều cao gối đỡ w (mm) : 94mm – 260mm

Khoảng cách tâm 2 lỗ vít e (mm) : 76mm – 173mm

Trọng lượng : 0.78kg – 11.1kg

5. Gối đỡ UCFL

Loại gối đỡ: tải nhẹ

vòng bi : UC 201 – UC 218

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ a (mm) : 113mm – 320mm

Khoảng cách tâm 2 lỗ vít e (mm) : 113mm – 500mm

Trọng lượng : 0.45kg – 73.5kg

6. Gối đỡ UCFA

Loại gối đỡ: tải nhẹ

vòng bi : UC 204 – UC 211

Đường kính trong d (mm) : 20mm – 55mm

Chiều cao gối đỡ a (mm) : 102mm – 219mm

Khoảng cách tâm 2 lỗ vít e (mm) : 78mm – 184mm

Trọng lượng : 0.72kg – 13.0kg

7. Gối đỡ UCFB

Loại gối đỡ: tải nhẹ

vòng bi : UC 204 – UC 211

Đường kính trong d (mm) : 20mm – 55mm

Chiều cao gối đỡ a (mm) : 110mm – 207mm

Khoảng cách tâm 2 lỗ vít e (mm) : 32mm – 58mm

Trọng lượng : 0.62kg – 2.3kg

8. Gối đỡ UCPA

Loại gối đỡ: tải nhẹ

vòng bi : UC 201 – UC 210

Đường kính trong d (mm) : 12mm – 140mm

Chiều cao gối đỡ w (mm) : 86mm – 450mm

Khoảng cách tâm 2 lỗ vít e (mm) : 64mm – 350mm

vòng bi : UC 201 – UC 210

4. Gối đỡ trong công nghiệp băng tải

Đối với từng loại gối đỡ như UCP, UCF, UCT,... và thiết kế loại băng tải mà có thể áp dụng cho các loại băng tải thẳng , cong, nghiêng, băng truyền ở nhiều hướng khác nhau ,...

- Trong lĩnh vực băng tải, gối đỡ được sử dụng rất phổ biến, một băng tải có thể sử dụng một hoặc nhiều loại gối đỡ khác nhau. Gối đỡ có nhiều hình dạng đa dạng như hình omega, hình tròn, hình vuông, hình thoi,... và chúng phù hợp với hầu hết các ứng dụng cũng như vị trí lắp đặt thường gặp.

- Bên cạnh đó, gối đỡ còn được ứng dụng rộng rãi trong sản xuất thực phẩm, nước uống, khẩu trang, thủy hải sản, các sản phẩm may mặc tiêu dùng hàng ngày, cũng như trong ngành công nghiệp khai khoáng và luyện kim, máy tời, cẩu trục,...

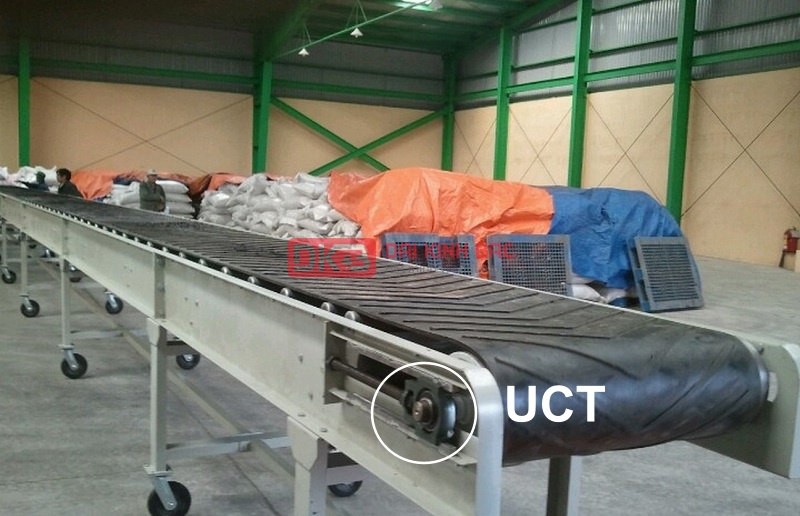

Ứng dụng của gối đỡ vòng bi trong công nghiệp

5. Mua gối đỡ vòng bi uy tín ở đâu? Những điều chú ý khi mua hàng?

Đại Kinh Bắc là một trong những nhà cung cấp gối đỡ vòng bi hàng đầu, sở hữu 3 kho lớn nhằm đáp ứng nhu cầu về số lượng và đảm bảo giao hàng nhanh chóng trên toàn quốc. Khách hàng sẽ được trải nghiệm sản phẩm chất lượng cao, giá cả hợp lý. Đội ngũ tư vấn của chúng tôi luôn sẵn sàng hỗ trợ, đảm bảo chính sách giá cả hợp lý và cung cấp catalog cũng như bản vẽ chi tiết, giúp khách hàng giải đáp mọi thắc mắc.Gối đỡ gang có độ bền cao và chắc chắn, được sử dụng rộng rãi trong nhiều loại máy móc, đặc đỡệt là trong các hệ thống băng tải cần truyền động. Trên thị trường hiện nay có rất nhiều thương hiệu gối đỡ đến từ các quốc gia khác nhau, từ châu Á đến châu Âu, phù hợp với nhu cầu đa dạng của khách hàng.

Với những ưu điểm dưới đây sẽ làm bạn hài lòng khi mua hàng của Đại Kinh Bắc:

♦ Là 1 trong số ít nhà Nhập khẩu gối đỡ bạc đạn lớn nhất tại thị trường Việt Nam.

♦ Hệ thống 3 Kho hàng lớn tại Hà Nội và Bình Dương, giao hàng nhanh chóng, tiện lợi.

♦ Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kỹ thuật

♦ Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.

♦ Phương thức thanh toán linh hoạt, thuận lợi nhất cho Khách hàng.

♦ Chế độ bảo hành dài hạn, nhanh chóng kịp thời.

♦ Cam kết hàng nhập khẩu chính hãng 100%, có đầy đủ COCQ, hóa đơn VAT.

Dưới đây là video về kho gối đỡ của Đại Kinh Bắc các bạn cùng xem nhé:
