Các Loại Khớp Nối 3 Chấu JAW Phổ Biến

Các Loại Khớp Nối 3 Chấu JAW Phổ Biến

Model : L035, L050, L070, L075, L090, L095, L099, L100, L110, L150, L190, L225

Chất liệu khớp nối : gang và cao su mềm

Đường kính lỗ trục tối thiểu: 3mm

Đường kính lỗ trục tối đa lên tới 65mm

Đường kính chiều ngang của khớp nối từ 16mm đến 127mm

Chiều dài tổng thể khớp nối từ 20.5mm đến 153.4mm

Nhận báo giá

Các Loại Khớp Nối 3 Chấu JAW Phổ Biến trong nhiều năm, là một trong những khớp nối được sử dụng rộng rãi nhất. Dòng khớp nối trục mềm được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau. Các Loại Khớp Nối 3 Chấu JAW Phổ Biến có chất liệu là Gang-HT200 và vòng đệm chất liệu là cao su mềm. Các Loại Khớp Nối 3 Chấu JAW Phổ Biến có lỗ khoét trục ban đầu từ 3mm và tối đa đến 65mm phù hợp với hầu hết các đầu trục motor hộp số. Khớp Nối 3 Chấu với khả năng giảm tải trọng động, bù sai lệch tâm giữa các trục.

Khớp Nối 3 Chấu JAW là một thiết bị quan trọng được dùng phổ biến trong các khu công nghiệp, các nhà máy,... Bài viết này, sẽ giới thiệu ưu điểm của đệm cao su là gì? Khớp Nối 3 Chấu có cấu tạo như thế nào? Thông số kỹ thuật và bản vẽ ra sao ứng dụng thực tế thường gặp là gì? Hãy cùng Đại Kinh Bắc theo dõi bài viết sau đây nhé!

1. Cấu tạo và cách hoạt động của Khớp Nối 3 Chấu JAW.

1.1. Khớp nối là gì?

- Khái niệm khớp nối (couplings) rất đơn giản, chúng ta thử tách từ nhé, “Khớp” là một bộ phận, một chi tiết còn “Nối” là liên kết cái này với cái khác, tóm lại khớp nối là một chi tiết máy được dùng để liên kết các chi tiết lại với nhau, làm nhiệm vụ truyền chuyển động từ chi tiết này sang chi tiết khác. Bên cạnh đó, khớp nối còn có tác dụng đóng mở các cơ cấu, ngăn ngừa quá tải, giảm tải trọng động, bù sai lệnh tâm giữa các trục…

1.2. Cấu tạo khớp nối mềm JAW

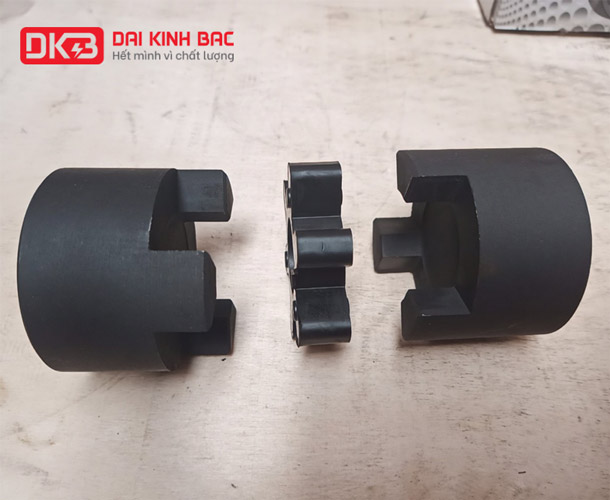

Khớp nối Jaw có chất liệu là Gang-HT200 và vòng đệm chất liệu cao su mềm. Gồm 2 hub bằng gang có 3 chấu và được cố định bằng vòng đệm cao su mềm ở giữa.

cấu tạo jaw
Cấu tạo khớp nối mềm JAW

Khớp Nối JAW - JAW Coupling là dòng khớp nối trục mềm. Khớp nối mềm là khớp nối có sử dụng vòng, đệm cao su. Vòng có khả năng lựa theo sai lệch vị trí của các trục để truyền động. Đệm đàn hồi có tác dụng bù sai lệch của trục. Trong kết cấu này, khâu liên kết có khả năng biến dạng đàn hồi lớn, dẫn đến năng lượng va đập, rung động được tích lũy vào khâu đàn hồi, sau đó giải phòng dần ra, dẫn đến hạn chế được các chấn động đột ngột truyền từ trục này sang trục kia. Do vậy khớp nối mềm vừa có khả năng bù sai lệch trục còn có khả năng giảm chấn. Dễ lắp ráp tháo rời và cố định rất chắc chắc.

1.3. Khớp nối mềm làm việc như thế nào?

Khớp nối trục hoạt động như thế nào?
Khớp nối trục mềm hoạt động như thế nào?

- Khâu liên kết vòng cao su (đệm cao su) lắp lồng vào chốt trụ. Vòng cao su giản nở theo hướng kính, tiếp xúc với lỗ trục trên nữa khớp còn lại. Khi khớp quay vòng cao su ép vào lỗ trong của khớp kia quay theo. Vòng cao su có khả năng biến dạng đàn hồi rất lớn, nếu sảy ra trường hợp 2 trục lệch tâm, gốc lệch nhỏ vòng cao su sẽ biến dạng để bù vào độ sai lệch này. Ở đây khâu yếu và dễ hỏng nhất là các chốt cao su, vì cao su có cơ tính thấp, khi biến dạng liên tục, dẫn đến nhanh mòn. Do vậy phải kiểm tra thường xuyên để tránh trường hợp gây hỏng hóc máy móc thiết bị.

 2. Ưu điểm của Khớp Nối JAW

Ưu điểm: Dòng JAW Coupling đầu tiên phải nói đến là có thiết kế cấu tạo đơn giản, dễ lắp ráp tháo rời và rất cố định chắc chắc. Phù hợp với các dòng có trục nhỏ và công suất thấp.

- Chất liệu gang đúc dày chắc chắn, cứng cáp và đệm cao su mềm chất lượng cao, có đặc điểm là hấp thụ sốc và giảm xóc có khả năng bù sai lệch trục. Không chỉ vậy chúng còn có khả năng chống mài mòn trong môi trường ẩm ướt, với ma sát thấp khi quay với tốc độ cao và chịu được mài mòn khi va chạm. Không những thế, Khớp Nối JAW còn có khả năng ngăn ngừa sự quá tải tuyệt vời.

- Giảm thiểu được tiếng ồn, sự rung lắc, chấn động trong quá trình vận hành.

- Giá thành thấp và bảo trì dễ dàng. Rãnh khớp nối được thiết kế đặc biệt giúp giảm áp lực tại cạnh và giúp chống mài mòn kéo dài đến phần đệm cao su.

Ưu nhược điểm khớp nối JAW L035
Ưu điểm của Các Loại Khớp Nối 3 Chấu JAW Phổ Biến"

3. Thông số kỹ thuật và bản vẽ Các Loại Khớp Nối 3 Chấu JAW Phổ Biến.

3.1 Thông số kỹ thuật Các Loại Khớp Nối 3 Chấu JAW.

Model : L035, L050, L070, L075, L090, L095, L099, L100, L110, L150, L190, L225

Chất liệu khớp nối : gang và cao su mềm

Đường kính lỗ trục tối thiểu: 3mm

Đường kính lỗ trục tối đa lên tới 65mm

Đường kính chiều ngang của khớp nối từ 16mm đến 127mm

Chiều dài tổng thể khớp nối từ 20.5mm đến 153.4mm

3.2 Bản vẽ Khớp Nối 3 Chấu JAW.

jaw tổng hợp
Bản vẽ Khớp Nối 3 Chấu JAW

>>>>>Tham khảo thêm Thông số kỹ thuật, bản vẽ Khớp Nối 3 Chấu JAW - JAW Coupling khác tại link này<<<<<

4. Ứng dụng thực tế thường gặp của Khớp Nối 3 Chấu JAW - JAW Coupling

- Các ứng dụng bao gồm truyền lực đến các thiết bị công nghiệp như máy bơm, máy trộn, máy nén, máy thổi, băng tải, máy chế biến công nghiệp thực phẩm, hộp số công nghiệp, cánh khuấy, quạt, băng tải, hệ thống máy nén khí, cẩu trục, ứng dụng van xoay, ...

Dưới đây là một số hình ảnh khớp nối trong thực tế lắp với ứng dụng máy:

Ứng dụng băng tải
jaw thực tế
Ứng dụng thực tế thường gặp của Khớp Nối 3 Chấu JAW - JAW Coupling

5. Những lưu ý khi chọn sử dụng khớp nối mềm - JAW Coupling.

- Không phải ai cũng biết lựa chọn khớp nối mềm chuẩn, tối ưu. Chính vì thế khi mua khớp nối mềm cần lưu ý những điểm sau:

+ Chọn đúng kích cỡ, đường kính khớp nối cần dùng.

+ Chú ý chỉ số momen xoắn tại điểm nối.

+ Kiểm tra độ dài khớp nối là bao nhiêu.

- Chú ý xem khớp nối đó sử dụng được ở những điều kiện môi trường nào.

6. Khớp Nối 3 Chấu JAW chất lượng mua ở đâu? Từ nhà cung cấp uy tín nào?

Hiện nay trên thị trường có rất nhiều địa chỉ mua khớp nối mềm giá rẻ nhằm đánh vào tâm lý một bộ phận khách hàng chuộng hàng rẻ tiền. Tuy nhiên, hầu hết các sản phẩm giá rẻ thường đi kèm với chất lượng không tốt, dễ mua phải hàng nhái, hàng không rõ nguồn gốc xuất xứ… Bạn sẽ chẳng thể yên tâm sử dụng một sản phẩm không đảm bảo quy chuẩn thiết bị. Thậm chí, còn gây mất an toàn trong quá trình sử dụng nó. Rất nhiều trường hợp mua phải hàng kém chất lượng hay giá cả bị đẩy giá lên cao từ 20 - 30%  Không những vậy các khớp nối kém chất lượng, các sản phẩm từ nhà bán không uy tín chẳng có bảo hành, nếu có quy trình bảo hành quá phức tạp chờ đợi rất lâu,... Không những tốn chi phí mà còn tốn thời gian giải quyết vấn đề hư hỏng, bảo hành. Vì thế hãy lựa chọn Đại Kinh Bắc để chúng tôi giải quyết tất cả vấn đề này cho bạn!

Công ty Đại Kinh Bắc cam kết khách hàng sẽ được hướng dẫn về các thông số kỹ thuật, cách lắp ráp và cách bảo quản các thiết bị với giá cả thật hợp lý, chất lượng nhất.

- Đại Kinh Bắc là 1 trong số ít nhà Nhập khẩu Khớp nối lớn nhất tại thị trường Việt Nam.

- Phương thức thanh toán linh hoạt, thuận lợi nhất cho Khách hàng.

- Hệ thống lớn tại 3 miền Bắc Trung Nam, giao hàng nhanh chóng, tiện lợi.

- Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kỹ thuật

- Chế độ bảo hành dài hạn, nhanh chóng kịp thời.

- Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.

- Cam kết hàng nhập khẩu chính hãng 100%, có đầy đủ COCQ, hóa đơn VAT.

Bạn quan tâm và cần mua hay tư vấn thêm về dòng Khớp Nối 3 Chấu JAW - JAW Coupling hay các dòng khớp nối khábán tại Đại Kinh Bắc. Hãy đến với chúng tôi để cùng trải nghiệm và cảm nhận chân thực nhất về chất lượng của sản phẩm. Liên hệ ngay Hotline hoặc Email ► của chúng tôi và nhận được sự hỗ trợ nhanh nhất nhé. Hoặc bạn có thể để lại thông tin và số điện thoại bên dưới chúng tôi sẽ trực tiếp liên hệ với bạn để hỗ trợ tư vấn miễn phí và nhận chiết khấu ngay hôm nay.

>>>>>> Mời các bạn bấm tìm hiểu thêm thông tin Đại Kinh Bắc tại đây<<<<<

>>>>>Tham khảo thêm các model và size khác của khớp nối JAW khác tại link này<<<<<
