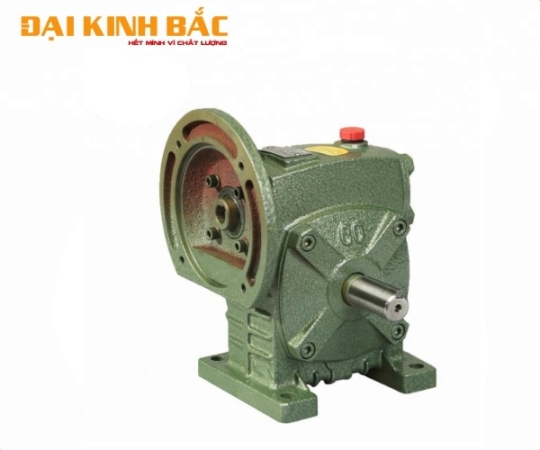

Hộp số WPDS

Hộp số WPDS

Model : WPDS

Hộp số giảm tốc dạng đứng

Mặt bích ( mặt loa) nằm trên

Tỉ số truyền i= 10,15, 20, 30, 40, 50, 60

Size (cỡ): 40, 50, 60, 70, 80, 100, 120, 135, 155, 175, 200, 250

Vỏ bằng gang, trục vít bằng thép, bánh vít bằng đồng.

Nhận báo giá
Mô tả chi tiết hàng hóa

HỘP SỐ WPDS là hộp giảm tốc trục vít bánh vít vỏ gang mặt loa nằm trên, Hộp số wpds có các size từ 40 đến 250 phù hợp lắp motor mặt bích công suất 0.2kw đến 15kw. tỷ số truyền của hộp số từ 1:10 đến 1:60.

THÔNG SỐ HỘP SỐ WPDS:

Hộp giảm tốc wpds có mặt loa trên gồm các size từ: 40, 50, 60, 70, 80, 100, 120, 135, 155, 175, 200, 250 phù hợp lắp với motor điện công suất từ 0.1kw=1/8hp ( 1/8 ngựa)  đến 7.5kw=10hp ( 10 ngựa). Tỷ số truyền của hộp giảm tốc wpds  là i = 10,15, 20, 30, 40, 50, 60.

Cách tính số vòng đầu ra của hộp số là lấy số vòng quay của motor chia cho tỷ số truyền  (i) của hộp giảm tốc VD: motor 4 cực quay 1450 chia cho hộp số  1/20 = 72.5 vòng/phút.

CẤU TẠO HỘP SỐ WPDS:

Hộp giảm tốc WPDS là hộp số dạng trục vít bánh vít có dạng đứng, lỗ cốt vào và mặt loa nằm trên, trục ra vuông góc. Vỏ hộp số được đúc từ gang sau đó tiện lại cho chuẩn kích thước. Trục vít được tiện từ thép chiu lực có thể chịu được ma sát lớn. Bánh vít làm từ  Đồng nguyên chất giảm sự mài mòn khi chuyển động.

ƯU ĐIỂM HỘP SỐ WPDS:

Là hộp giảm tốc trục vít bánh vít nên có tính năng tự hãm cao không thể quay trục cốt ra ( trục bị động) để làm trục vào ( trục chủ động) quay.

Vỏ hộp giảm tốc được bằng hợp Gang nên bền bỉ trong các  môi trường tải nặng.

Nhược điểm: Tỷ số truyền của hộp giảm tốc nhỏ từ  1/10 đến 1/60, do tính năng tự hãm nên  không thể quay ngược lại trục ra để trục vào quay.

Hộp số nặng nên chỉ lắp được các  vị trí cố định.
