Bạn đang cần tìm nơi bán Nhông xích công nghiệp OCM chính hãng, uy tín và giá tốt?
Bài viết này, sẽ giới thiệu ưu điểm và nhược điểm của Nhông xích là gì?Nhông xích công nghiệp có cấu tạo như thế nào? Thông số kỹ thuật và bản vẽ ra sao ứng dụng thực tế thường gặp là gì? Hãy cùng chúng tôi theo dõi bài viết sau đây nhé!
1.Nhông Xích công nghiệp cấu tạo như thế nào?
Hệ thống nhông xích công nghiệp gồm 2 thành phần chính là : nhông xích và dây xích.
– Nhông xích (hay còn gọi là đĩa xích) là một chi tiết cơ khí dạng hình điã có răng hình lưỡi cưa, đảm bảo độ căng cho dây xích, là một bộ phận truyền lực không thể thiếu trên hộp giảm tốc, băng tải, băng truyền hay xích xe đạp, máy … và một số máy công nghiệp khác.

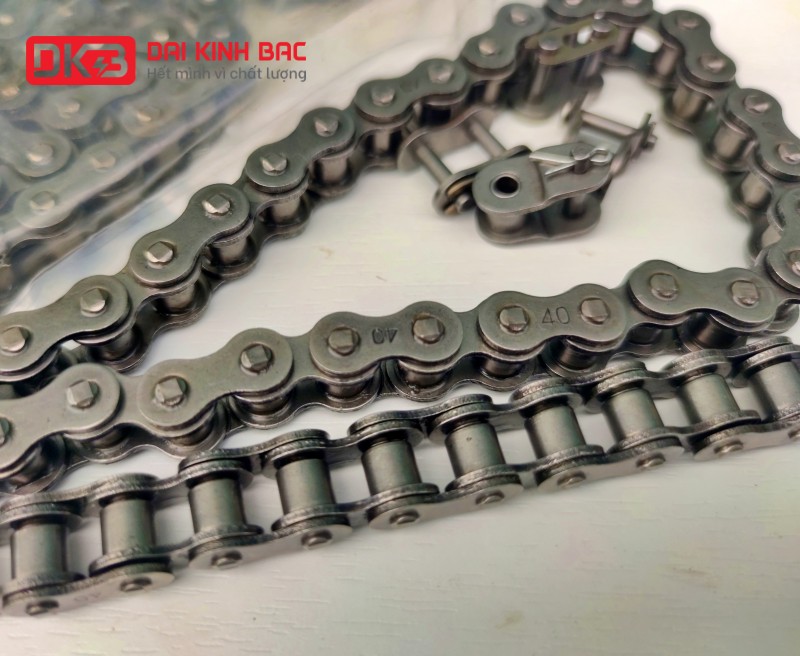

– Dây xích là một loạt các liên kết, thường bằng kim loại thẳng được uốn cong thành hình bầu dục, mắc lại với nhau và hàn kín tạo thành một đầu nối linh hoạt cho các mục đích khác nhau, chẳng hạn như giữ, kéo, cẩu, kéo, vận chuyển và truyền lực.
2. Bản vẽ chi tiết và thông số Nhông Xích công nghiệp OCM
Có khá nhiều người không biết xích công nghiệp dùng để làm gì? Tuy nhiên bạn có thể vấn đề này một cách đơn giản như sau:
Xích tải công nghiệp đóng vai trò quan trọng trong việc truyền tải lực, đồng thời tham gia hệ thống các kết cấu quan trọng. Xích tải công nghiệp dùng để kết nối các mắt xích nhỏ tạo nên một sản phẩm liên kết hệ thống, bánh răng, truyền lực chuyển động từ động cơ cho đến các bộ phận.
Xích tải công nghiệp thường được ứng dụng trong việc chế tạo máy móc, hệ thống băng truyền, cơ khí. Ngoài ra, sản phẩm này còn được ứng dụng trong nhiều lĩnh vực khác nhau: Sản xuất mía đường, sản xuất giấy, sản xuất thức ăn chăn nuôi…
-Bản vẽ chi tiết xích công nghiệp OCM:
-Catalog nhông công nghiệp OCM:
Model Nhông công nghiệp
Nhông sên có hình dạng là một đĩa có răng hình lưỡi cưa, tùy theo kích thước mắc xích mà kích thước và khoảng cách của lưỡi cưa sẽ khác nhau. Nhông sên là bộ phận làm việc trong môi trường tốc độ cao, chịu nhiều áp lực va đập lẫn bụi bẩn. Vì vậy, nhông sên sẽ dần xuống cấp và cần được bảo dưỡng và thay thế định kỳ.
Nhông 1 dãy: 25B-1, 35B-1, 40B-1, 50B-1, 60B-1, 80B-1, 100B-1, 120B-1, 140B-1, 160B-1, 180B-1, 200B-1, 240B-1
Nhông 2 dãy: 25B-2, 35B-2, 40B-2, 50B-2, 60B-2, 80B-2, 100B-2, 120B-2, 140B-2,160B-2, 180B-2, 200B-2, 240B-2
Nhông 3 dãy: 25B-3, 35B-3, 40B-3, 50B-3, 60B-3, 80B-3, 100B-3, 120B-3, 140B-3, 160B-3, 180B-3, 200B-3, 240B-3
Có 3 nhóm nhông sên :
- Nhóm A: là nhông sên có hình dạng tấm đĩa xích phẳng có răng
- Nhóm B: là nhông liền khối gồm đĩa xích và cùi trục 1 bên
- Nhóm C: là nhông liền khối đĩa xích và cùi trục hai trục 2 bên
Nếu đã có mã/model của nhông đang cần thì hoàn toàn có thể tra được các thông số khác cần thiết.
Ngoài ra, để tiện cho việc sử dụng và thay thế thì Đại Kinh Bắc có nhận gia công kích thước lỗ trục theo yêu cầu của khách hàng. Khách hàng chỉ cần cung cấp đầy đủ kích thước lỗ trục, then đội ngũ kỹ thuật sẽ gia công theo chuẩn kích thước yêu cầu.
3. Ưu điểm của nhông xích công nghiệp
Ưu điểm
- Có thể truyền chuyển động giữa các trục cách nhau tương đối lớn.
- Khuôn khổ, kích thước nhỏ hơn so với truyền động đai (dây curoa.)
- Không có hiện tượng trượt (trượt trơn và trượt đàn hồi) như ở truyền động đai, nên mô men được truyền tải tương đồi đều. Hiệu suất truyền động cao, đạt 98% nếu được chăm sóc tốt.
- Lực tác động lên trục nhỏ hơn truyền động đai.
Bên cạnh những ưu điểm nổi trội ấy nhông xích cũng có những nhược điểm khắc phục.
- Trong qua trình sử dụng tiếng va chạm ma sát của bộ truyền nhông xích khá ồn, nhưng bạ có thể giảm thiểu tối đa tiếng ồn này bằng cách kiểm tra và thường xuyên tra dầu mỡ.
- Chế tạo lắp ráp phức tạp hơn bộ truyền động dây đai.
4.Cách chọn nhông xích công nghiệp dễ hiểu nhất:
Để xác định được bước xích hoặc tên xích chúng ta có cách cách sau:
cách 1: → Cách này đơn giản nhất. Chúng ta chỉ cần nhìn trên mặt xích sẽ thấy nhà sản xuất họ có dập số trên mặt xích.
cách 2: → Đo khoảng cách giữa 2 tâm chốt để xác định bước xích ( P )
→ Đo độ rộng của khe xích ( W )
→ Đo đường kính của con lăn xích ( R )
Áp dụng một trong hai cách trên là chúng ta có thể biết được chính xác tên của loại xích mà mình đang cần rồi.
Nhông công nghiệp có mấy loại ?
Nhông công nghiệp và tất cả các loại nhông chạy bước xích khác trên thị trường sẽ chia thành 3 loại như sau:
1, Nhông A (không cổ )
2, Nhông B ( có cổ 1 bên )
3, Nhông C (có cổ 2 bên )
Cách Xác định bước nhông như nào ?
- Đếm số răng
- Đo đường đính đỉnh răng (Do )
Sau khi đếm số răng và đo đường kính của nhông, bạn hãy tra kích thước theo bảng trên là bạn sẽ biết nhông của mình chạy xích bao nhiêu.
5. Nhông Xích công nghiệp OCM chính hãng mua ở đâu?
Nhông xích công nghiệp là chi tiết cấu tạo nên hệ thống truyền động xích. Cùng với dây xích, nhông xích có tác dụng dẫn truyền lực, được liên kết lại với nhau tạo thành một cơ cấu truyền động, thường được sử dụng với mục đích truyền chuyển động từ các động cơ motor trực tiếp, hộ giảm tốc, băng truyền, băng tải,…Sự ăn khớp giữa nhông xích và các mắt xích của dây xích tạo nên chuyển động liên tục, trơn tru và an toàn.
Khi bạn chẳng may mua phải những dòng nhông xích giả này sẽ làm ảnh hưởng trực tiếp đến máy móc cũng như công việc. Ngoài ra việc mua phải xích không rõ nguồn gốc suất sứ còn làm bạn tốn kém rất nhiều chi phí. Mặc dù là hàng nhái nhưng chúng vẫn được bán với giá thành rất cao gây cho bạn không ít khó khăn khi mua phải.
Chính vì lý do đó, Đại Kinh Bắc tin rằng chúng tôi chính là nơi để bạn chọn mua xích công nghiệp Kana chất lượng đạt chuẩn ANSI. Và chúng tôi có thể giúp bạn giải quyết các vấn đề trên của bạn.
Bởi vì những ưu điểm dưới đây chắc chắn làm bạn hài lòng lựa chọn chúng tôi:
1, Là 1 trong số ít nhà Nhập khẩu xích công nghiệp Kana - Bước xích 25.400 lớn nhất tại thị trường Việt Nam.
2, Hệ thống 2 Kho hàng lớn tại Hà Nội và Bình Dương, giao hàng nhanh chóng, tiện lợi.
3, Đội ngũ hỗ trợ chăm sóc khách hàng 24/7, am hiểu sản phẩm và kỹ thuật
4, Cung cấp đầy đủ hình ảnh thực tế, bản vẽ 2D, 3D, CAD của sản phẩm.
5, Phương thức thanh toán linh hoạt, thuận lợi nhất cho Khách hàng.
6, Chế độ bảo hành dài hạn, nhanh chóng kịp thời.
7, Cam kết hàng nhập khẩu chính hãng 100%, có đầy đủ COCQ, hóa đơn VAT.
>>>>>> Tìm hiểu thêm thông tin của chúng tôi tại đây <<<<<
>>>>> Để tìm hiểu thêm thông tin các dòng xích khác bạn hãy bấm vào đây <<<<
Bạn thực sự đang quan tâm và muốn mua dòng nhông xích công nghiệp . Hãy đến với chúng tôi để cùng trải nghiệm chất lượng của sản phẩm. Hãy liên hệ ngay Hotline hoặc Email ► của chúng tôi và nhận được sự hỗ trợ nhanh nhất nhé. Ngoài ra bạn có thể để lại thông tin và số điện thoại bên dưới chúng tôi sẽ trực tiếp liên hệ với bạn để hỗ trợ tư vấn miễn phí ngay hôm nay.
